混部场景下的单机服务质量保障

背景

背景主要分两个方面：（1）应用级性能数据获取存在困难。（2）集群作业运行的不可预测性。

应用级性能数据获取困难

应用级性能数据一般指在线应用的Latency；很多文章会以公有云上，业务的Latency为黑盒为背景，从而寻找一些系统指标，如IPC/CPI/MPKI等作为应用性能指标的proxy，实时检测与分析当前应用的性能是否受到干扰。但是在一些私有云场景，并不是黑盒，感觉其实完全可以直接用来实时检测应用的QoS；但是我在调研后，发现即使在私有云场景，获取应用级的性能指标仍然没有十分容易，仍然存在一些问题（如数据同步不及时，接口限流等），这些问题就导致我们无法实时检测应用QoS，动态调整应用资源。我想这应该是Google，阿里，腾讯，百度等公司内部也采用CPI作为性能指标的原因吧。

所以综合调研思考，我认为寻找单机系统上通用的性能指标作为应用性能指标的proxy十分有价值。

集群作业运行的不可预测性

目前，k8s应该已经成为工业界容器管理与编排的state of the art了；但是k8s调度时，考虑的资源是依靠用户经验，并且静态的。这样很容易造成资源浪费，所以很多公司会对应用构建资源画像，即预测应用的资源使用量，然后超卖机器资源，这样确实能一定程度上减少资源浪费。但是真实环境总会有许多不可预料的情况发生，即真实资源使用曲线与预测曲线一定存在差别的，我认为预测算法不可能做到十分准确；同时，因为真实环境的不可预料性，就算预测能做到100%的准确，也不会有哪个团队会完全信赖预测曲线吧。

所以单机上，在线作业的服务质量可能很容易受到影响；那么做 “单机服务干扰检测与调控(服务质量保障)” 十分有必要。

相关工作

来源	性能指标	核心方法	启发
Google CPI2[1]EuroSys 13 (CCF B)	CPI	Google的方法，完全基于历史数据做统计分析，不需要单独做压测，方法简单。Google基于历史数据，对CPI与RT的相关性做论证，得出对于链路处于叶子，且主要为CPU型的应用，相关性有0.97；其他一些服务，如部分IO型，中间节点服务，仍然0.7+的相关性。所以确定CPI可以作为性能的proxy。在线作业通常为常驻作业，这类作业在同一CPU型号的CPI数据走向通常呈现一定规律，是可预测的。所以用传统的滑动窗口预测方法，对下一周期的CPI进行预测。并且每天CPI的数据分布都相差不大，所以可以直接用统计的方法，算前一天CPI的平均值CPIavg，及标准差stddev，设置 CPIavg + 2 * stddev为阈值，超过该值，认定QoS受到影响。同时，为了避免误判，规则为5min中内发现3次超过，才确定QoS受到影响。	（1）存在一些在线服务，他们的CPI走向，通常是具有规律的，并且每天的分布也是相似，所以完全可以用统计分析的方法，进行QoS检测。（2）文章还对如何鉴定干扰者做了定义。
AliBaBa[2]HPCA 2021（CCF A)	CPI	阿里这篇文章的主要贡献在于如何更细粒度的调整LLC；Intel RDT提供了CAT和MBA两种技术（用法与cgroups相似，由于推入container runtime太慢了，intel专门开源了intel-resource-manager支持他家的黑科技），前者是对LLC size的隔离，后者是对L2-L3内存带宽的隔离；由于两个维度单独调整的粒度都是10%，粒度太粗；阿里通过CAT和MBA结合，实现更细粒度的调整。其中用CPI做干扰检测，但是阿里是用压测的方式计算出；RT与CPI的相关性，构建RT=k*CPI+l like线性方程；从而用实时的CPI，计算出大致的RT值，判断应用QoS是否超过SLA。
PARTIES[3]	Latency(ms)	* 压测得出单应用最合适的Latency-targetQoS（加压直至Latency与压力曲线出现拐点）* 资源维度为<cpu core， cache way， cpu frequency， mem space， disk bandwidth>，对应的调整粒度为<1 core, 1 way, 100MHz, 1GB, 1GB/s>* 500ms检测一次QoS，如果发现与targetQoS偏离过大，则开始调整资源，对每个应用每轮尝试不同的资源up/down（等于猜受干扰资源），直至保证了机器所有应用的QoS。文章提供了很好的思路，资源是可交换的，即发现干扰时，不用统一扩容或缩容资源，文章的背景是所有在线应用部署在一个集群里，所以一台机器各维度资源有限，那就通过交换，比如把io密集型应用的cpu让给cpu密集型的。从而保证每个应用具有合适的资源。	文章虽然是在线作业之间出让资源，但是对于在离线混部场景，我们可以考虑的是，即使在线作业受到干扰了，是否仍然有部分维度的资源可以宽松处理，而不是全面禁止或压制。

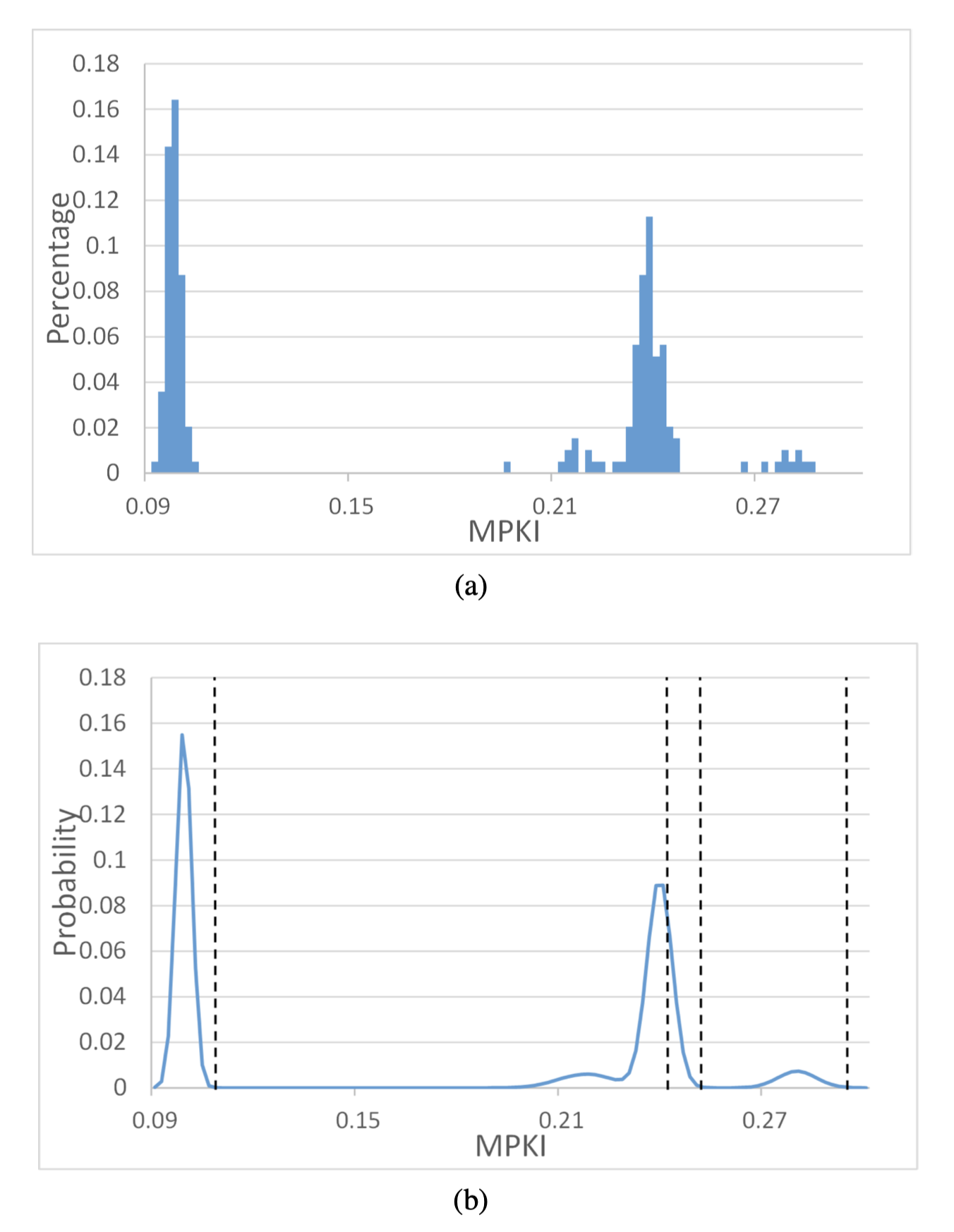

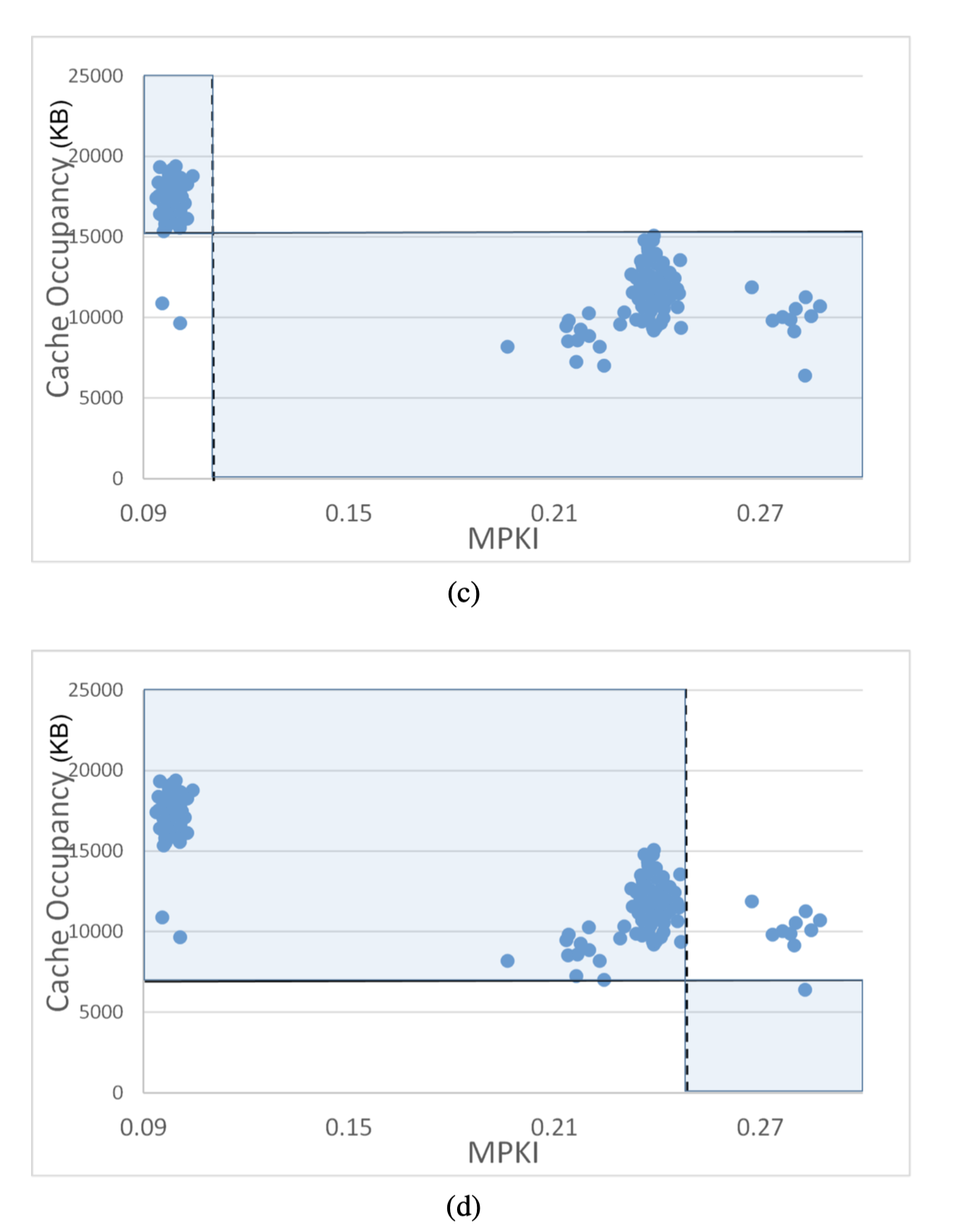

[4]	CPI	CPI用来表示应用performance是否收受到cache干扰；MPKI检测cache上是否发生干扰了。1.系统持续采集数据，X t= (CPI t, MPKI t, OCC t, CPU t)，包含CPI，MPKI，OCC（cache occupation），CPU。2.竞争检测的先决条件是cpu利用率在[l, u)区间。满足先决条件后，同时MPKI t> θ MPKI, and CPI t> θ CPI，则认为应用受到cache的竞争。（θ是相应的阈值，需要通过学习得到的）3.该文章的特点是如何找到CPI，MPKI的阈值。用finite mixture model对历史数据建模，通过概率分布情况，可初步得出4个阈值。然后再根据occupation与MPKI进行分类，以及meta-learning，得出一个合适的阈值。（具体做法还没看明白）	该论文用CPI表示应用性能，但并未与其他文章一样，没有建立CPI与应用级metrics的关系式，所以完全是通过历史数据得到应用性能区间的。并未直接压测，或是跟rt进行关联，得到具体的ground-truth值。如果可行的话，通用性很强。但是效果不一定可靠，并且算法对于我们也是黑盒。但是一个启发是；CPI阈值的基准，我们完全可以通过CPI，RT的历史数据计算。另外，我们只需要思考，如何定义cache上受到了干扰，即MPKI这个指标，我们应该怎么利用。
Heracles[5]	95/99th latency	两层设计，top-level与sub-controller。顶层controller：拉取在线作业load，在线作业latency。从而控制BE增长与否。仅直接控制cpu core资源。每次减少2corecore & memory controller：基于websearch的压测数据，做了离线分析。发现应用性能与LLC size/cores 之间的关系是一个凸函数，所以在llc，core两个维度调整一定是可以找到最优解的。该控制器的核心是监控机器当前带宽，以及在线作业所需带宽预测值，在超过阈值时（90%），对离线资源的core和llc进行调整。**cpu power controller：**监听cpu power，及在线作业cpu frequency。0.9为阈值，分别增大或减小离线作业的frequency。**Network controller：**获取当前在线作业egress 带宽ls_bw。设置 be_bw = 机器总带宽all_bw - ls_bw - max(0.05 * all_bw, 0.1 * ls_bw)。用linux “HTB qdiscs”设置带宽限制。	文章是15年的，有一些老了。不过有些思路挺棒的，使用子系统分别管理各个维度的资源，每个管理器最多管理1-2个隔离资源。这样极大降低了复杂度；如果说要做一个全局的资源规划，一定是十分复杂的，传统方法是无法做到的；文章对干扰的认定粒度比较粗，“网络带宽”，“内存带宽” > 0.9 * total。我们可以用更具体的指标检测出具体资源的竞争，如MPKI检测cache上的竞争。文章仅考虑了单机单在线应用与其他离线的混部。

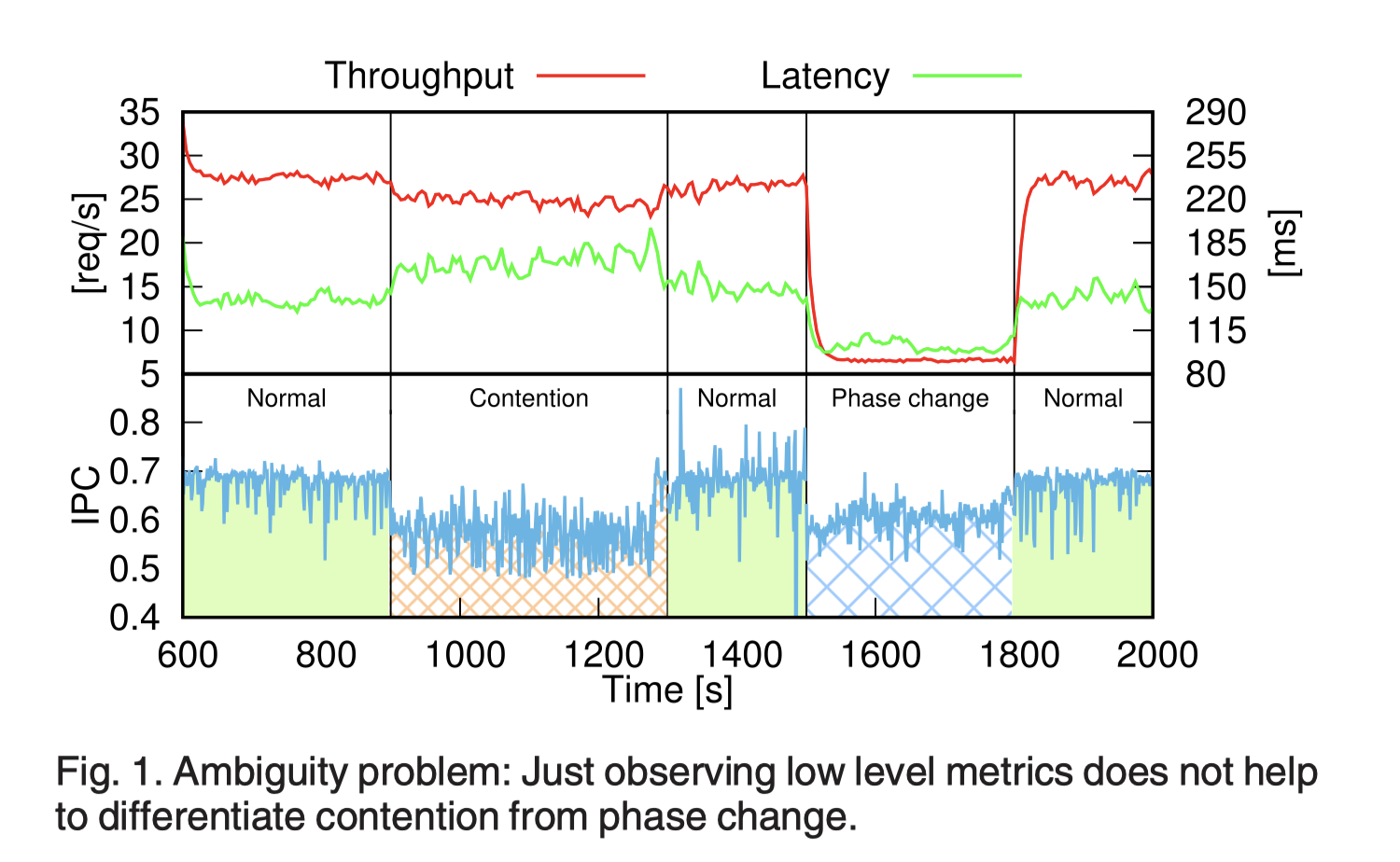

[6]	latency，throughput	文章做了个IPC与latency的实验，以验证仅靠IPC不一定能很好的分辨资源竞争。（这个点很有帮助，因为我在做实验的发现，如果应用行为发生很大的变化，IPC与latency的相关性会有较大变化）如图，900s-1300s之间，用PARSEC benchmark (Blacksholes)加压，确实latency上升，IPC下降了，符合我们的预期。但是在1500s-1800s之间。实验者将请求量大幅降低，那么CPU分配给该应用的cycles会减少，自身instruction数量也会随着负载减少而减少（我自己实验也会有这个现象，在很空闲时)；但是计算的IPC可能会低于平常的。 所以难点在于，我们如何分辨是 “contention” 还是 “requests drop largely”。文中解决方法：1.监听IPC指标变化，若IPC发生剧变，则被当为异常值，此时detector组件会聚合一段时间的IPC值，将其与历史IPC值进行k-means聚类，如果能很好的聚成2类。那么认为此时处于低负载期。若无法聚类成功，则压制其他应用，如果在线应用的IPC降低了，说明刚刚处于竞争中，否则刚刚是空闲状态。	文章让我重点关注到了，IPC下降背后的原因。之前做实验，也注意到了，空闲时应用IPC仍然低于正常负载时（IPC越低我们认为性能越差），但是没太关注，以为是偶然。这篇论文重点解决这样的问题“如何分辨IPC下降是 应用空闲 还是 共享资源被竞争”。文中的方案是（1）把当前的IPC数据与历史数据做聚类，若能很好的将数据分类两类，则认为当前IPC下降是空闲导致。（2）若无法分类完成，则压制离线作业资源，若在线作业IPC有所恢复，则说明共享资源处于竞争中。如果我们要解决这样的问题，我初步的想法是：观测instructions数量，因为 “空闲期” 和 “资源受竞争/正常负载”两类时期的instructions数量的量级差距很大，可以靠历史instructions数据分布情况分出一个合理的边界值。那在IPC下降时首先根据instructions数量就能够判断IPC下降的原因。

框架设计

方法思考

CPI数据分布模型

在“干扰检测”上可以做的尽量简单可控，把重心放在“干扰处理”上。

在线业务通常是长作业，pod是长期运行在一个节点之上的，而总体上来说，该节点受到的流量负载会呈现一定规律，那么其CPI每天的动态分布也会比较相似。

可以通过聚合某一CPU模型的所有pod CPI分布的情况，设定一个CPI tp线，再加上CPU usage的阈值，避免误判（初步思路，具体方法没定），每一个周期（一天/半天）更新一次模型。

这样的话，就不需要单独做压测(压测在生产环境不现实，需要业务方介入，一家大公司可能有上万个服务)，或者先验知识。

子资源控制器

受Heracles[3]启发；Heracles用三个子资源控制器，分别监听“内存带宽”，“cpu 频率”，“网络带宽”，预设静态阈值，超过该阈值，相应地进行资源调整。

我们也监控各维度的资源，借用子资源控制器的思想。应用CPI如果受竞争影响而下降，一定会伴随有其他维度的数据变化，也许我们能用一些统计方法，识别当前可能的竞争资源。从而做具体的压制。

（其实还应该考虑到CPI变化带来的返回，竞争资源的识别会存在错误的情况，需要靠CPI的反馈来进一步调整子资源控制器的行为）

所需监控指标

参考资料

[1] Xiao Zhang, Eric Tune, Robert Hagmann, Rohit Jnagal, Vrigo Gokhale, and John Wilkes. 2013. CPI2: CPU performance isolation for shared compute clusters. In Proceedings of the 8th ACM European Conference on Computer Systems (EuroSys ‘13). Association for Computing Machinery, New York, NY, USA, 379–391. DOI:https://doi.org/10.1145/2465351.2465388. Association for Computing Machinery, New York, NY, USA, 379–391. DOI:https://doi.org/10.1145/2465351.2465388)

[2] Y. Zhang, et al., “LIBRA: Clearing the Cloud Through Dynamic Memory Bandwidth Management,” in 2021 IEEE International Symposium on High-Performance Computer Architecture (HPCA), Seoul, Korea (South), 2021 pp. 815-826. doi: 10.1109/HPCA51647.2021.00073 keywords: {scalability;memory management;bandwidth;quality of service;production;throughput;hardware} url: https://doi.ieeecomputersociety.org/10.1109/HPCA51647.2021.00073

[3] Shuang Chen, Christina Delimitrou, and José F. Martínez. 2019. PARTIES: QoS-Aware Resource Partitioning for Multiple Interactive Services. In Proceedings of the Twenty-Fourth International Conference on Architectural Support for Programming Languages and Operating Systems (ASPLOS ‘19). Association for Computing Machinery, New York, NY, USA, 107–120. DOI:https://doi.org/10.1145/3297858.3304005. Association for Computing Machinery, New York, NY, USA, 107–120. DOI:https://doi.org/10.1145/3297858.3304005)

[4] H. Shen and C. Li, “Detecting Last-Level Cache Contention in Workload Colocation with Meta Learning,” 2019 IEEE International Symposium on Workload Characterization (IISWC), 2019, pp. 14-23, doi: 10.1109/IISWC47752.2019.9041983.

[5] Lo, David, Liqun Cheng, Rama K. Govindaraju, Parthasarathy Ranganathan and Christoforos E. Kozyrakis. “Heracles: Improving resource efficiency at scale.” 2015 ACM/IEEE 42nd Annual International Symposium on Computer Architecture (ISCA) (2015): 450-462.

[6] J. Vallone, R. Birke and L. Y. Chen, “Making Neighbors Quiet: An Approach to Detect Virtual Resource Contention,” in IEEE Transactions on Services Computing, vol. 13, no. 5, pp. 843-856, 1 Sept.-Oct. 2020, doi: 10.1109/TSC.2017.2720742.
